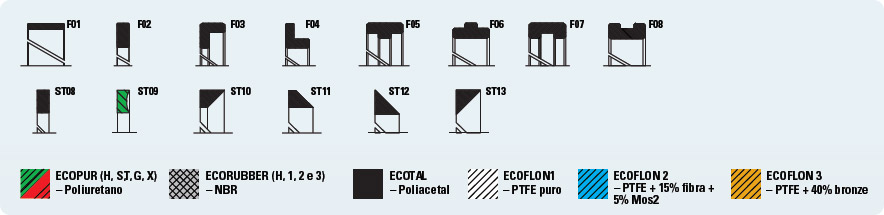

Anéis-guia



Aplicação Perfil Descrição Temperatura Vel. Máx. Pressão
Máxima		 Material
    anel-guia (fita-guia) Fo1
anel-guia mais comum para aplicações em haste ou êmbolo, usado em muitos cilindros padrão. A maior parte das aplicações requer a versão com fenda para a instalação em
alojamentos fechados; versão sem fenda disponível (casquilho)		 -50ºC … +100ºC 4 m/s 25 N/mm² ECOTAL
-40ºC … +100ºC 4 m/s 25 N/mm² ECOMID*
-200ºC … +200ºC 4 m/s 3 N/mm² ECOFLON 2
-200ºC … +200ºC 5 m/s 4,5 N/mm² ECOFLON 40% Bz.
-200ºC … +200ºC 5 m/s 7,5 N/mm² ECOFLON 60% Bz.
-40ºC … +130ºC 1 m/s 90 N/mm² ECOTEX***
 aneis-guia-aplic-02  aneis-guia-perfil-02 anel-guia Fo2
para aplicações em haste ou êmbolo, versões com e sem fenda disponíveis. Usado não
somente como anel-guia, mas também como simples arruela e espaçador.		 -50ºC … +100ºC 4 m/s 25 N/mm² ECOTAL
-40ºC … +100ºC 4 m/s 25 N/mm² ECOMID*
-200ºC … +200ºC 4 m/s 3 N/mm² ECOFLON 2
-200ºC … +200ºC 5 m/s 4,5 N/mm² ECOFLON 40% Bz.
-200ºC … +200ºC 5 m/s 7,5 N/mm² ECOFLON 60% Bz.
-40ºC … +130ºC 1 m/s 90 N/mm² ECOTEX***
 aneis-guia-aplic-03  aneis-guia-perfil-03 anel-guia Fo3
para aplicação em êmbolo, formato angular combina as funções de anel-guia e anel de
apoio. Disponível em versões com e sem fenda.		 -50ºC … +100ºC 4 m/s 25 N/mm² ECOTAL
-40ºC … +100ºC 4 m/s 25 N/mm² ECOMID*
-200ºC … +200ºC 4 m/s 3 N/mm² ECOFLON 2
-200ºC … +200ºC 5 m/s 4,5 N/mm² ECOFLON 40% Bz.
-200ºC … +200ºC 5 m/s 7,5 N/mm² ECOFLON 60% Bz.
-40ºC … +130ºC 1 m/s 90 N/mm² ECOTEX***
 aneis-guia-aplic-04  aneis-guia-perfil-04 anel-guia Fo4
igual ao perfil FO3, mas para aplicação em haste.		 -50ºC … +100ºC 4 m/s 25 N/mm² ECOTAL
-40ºC … +100ºC 4 m/s 25 N/mm² ECOMID*
-200ºC … +200ºC 4 m/s 3 N/mm² ECOFLON 2
-200ºC … +200ºC 5 m/s 4,5 N/mm² ECOFLON 40% Bz.
-200ºC … +200ºC 5 m/s 7,5 N/mm² ECOFLON 60% Bz.
-40ºC … +130ºC 1 m/s 90 N/mm² ECOTEX***
 aneis-guia-aplic-05  aneis-guia-perfil-05 anel-guia FO5
com colar integrado no diâmetro interno, para
aplicação em êmbolo. Disponível em versões
com e sem fenda.		 -50ºC … +100ºC 4 m/s 25 N/mm² ECOTAL
-40ºC … +100ºC 4 m/s 25 N/mm² ECOMID*
-200ºC … +200ºC 4 m/s 3 N/mm² ECOFLON 2
-200ºC … +200ºC 5 m/s 4,5 N/mm² ECOFLON 40% Bz.
-200ºC … +200ºC 5 m/s 7,5 N/mm² ECOFLON 60% Bz.
-40ºC … +130ºC 1 m/s 90 N/mm² ECOTEX***
 aneis-guia-aplic-06  aneis-guia-perfil-06 anel-guia FO5
com colar integrado no diâmetro interno, para
aplicação em êmbolo. Disponível em versões
com e sem fenda.		 -50ºC … +100ºC 4 m/s 25 N/mm² ECOTAL
-40ºC … +100ºC 4 m/s 25 N/mm² ECOMID*
-200ºC … +200ºC 4 m/s 3 N/mm² ECOFLON 2
-200ºC … +200ºC 5 m/s 4,5 N/mm² ECOFLON 40% Bz.
-200ºC … +200ºC 5 m/s 7,5 N/mm² ECOFLON 60% Bz.
-40ºC … +130ºC 1 m/s 90 N/mm² ECOTEX***
 aneis-guia-aplic-07  aneis-guia-perfil-07 anel-guia Fo7
com canal no diâmetro interno para aplicação em haste.
Disponível em versões com e sem fenda.		 -50ºC … +100ºC 4 m/s 25 N/mm² ECOTAL
-40ºC … +100ºC 4 m/s 25 N/mm² ECOMID*
-200ºC … +200ºC 4 m/s 3 N/mm² ECOFLON 2
-200ºC … +200ºC 5 m/s 4,5 N/mm² ECOFLON 40% Bz.
-200ºC … +200ºC 5 m/s 7,5 N/mm² ECOFLON 60% Bz.
-40ºC … +130ºC 1 m/s 90 N/mm² ECOTEX***
 aneis-guia-aplic-08  aneis-guia-perfil-08 anel-guia FO8
com ranhuras no diâmetro externo para aplicação em êmbolo. Disponível em versões com e sem fenda.		 -50ºC … +100ºC 4 m/s 25 N/mm² ECOTAL
-40ºC … +100ºC 4 m/s 25 N/mm² ECOMID*
-200ºC … +200ºC 4 m/s 3 N/mm² ECOFLON 2
-200ºC … +200ºC 5 m/s 4,5 N/mm² ECOFLON 40% Bz.
-200ºC … +200ºC 5 m/s 7,5 N/mm² ECOFLON 60% Bz.
-40ºC … +130ºC 1 m/s 90 N/mm² ECOTEX***



Anéis de apoio



Aplicação Perfil Descrição Temperatura Material
    anel de apoio
anel de apoio não-ativo comum, usado principalmente com anéis toroidais (O’ring) para evitar folgas.
Disponível em versões com e sem fenda.		 -50ºC … +100ºC ECOTAL
-40ºC … +100ºC ECOMID*
-200ºC … +260ºC ECOFLON 1
-200ºC … +260ºC ECOFLON 2
-30ºC … +110ºC ECOPUR
-20ºC … +110ºC H-ECOPUR
-50ºC … +110ºC T-ECOPUR
-30ºC … +110ºC G-ECOPUR
    anel de apoio
anel de apoio não-ativo comum, especial para
anéis toroidais (O’ring) para evitar folgas.
Disponível em versões com e sem fenda.		 -200ºC … +260ºC ECOFLON 1
-30ºC … +110ºC ECOPUR
-20ºC … +110ºC H-ECOPUR
-50ºC … +110ºC T-ECOPUR
-30ºC … +110ºC G-ECOPUR
    anel de apoio
anel de apoio ativo padrão para anel de
êmbolo tipo PD, normalmente já incluído nos
perfis de anel tipo PD, projetado para ativação
automática por pressão.
Disponível em versões com e sem fenda.
-50ºC … +100ºC ECOTAL
-40ºC … +100ºC ECOMID*
-200ºC … +260ºC ECOFLON 2
    anel de apoio
anel de apoio ativo padrão para anel de haste
tipo PD, normalmente já incluído nos perfis de
anel tipo PD, projetado para ativação automática por pressão.
Disponível em versões com e sem fenda.
-50ºC … +100ºC ECOTAL
-40ºC … +100ºC ECOMID*
-200ºC … +260ºC ECOFLON 2
    anel de apoio
anel de apoio triangular para aplicações em
haste, encaixe em alojamentos com formato
especial (veja os manuais dos anéis), usado
também como anel de apoio integrado em
perfis de anéis especiais para alta pressão ou
baixa fricção. Disponível em versões com e
sem fenda.
-50ºC … +100ºC ECOTAL
-40ºC … +100ºC ECOMID*
-200ºC … +260ºC ECOFLON 2
    anel de apoio
anel de apoio triangular para aplicações em
êmbolo, encaixe em alojamentos com formatos
especiais (veja os manuais dos anéis),
usado também como anel de apoio ativo em
perfis de anéis especiais para alta pressão ou
baixa fricção. Disponível em versões com e
sem fenda.
-50ºC … +100ºC ECOTAL
-40ºC … +100ºC ECOMID*
-200ºC … +260ºC ECOFLON 2
