Aplicação Perfil Descrição Temperatura Vel. Máx. Material
hidráulico, simples ação
anel raspador com encaixe por interferência
do diâmetro externo, proporcionando um
fechamento tecnicamente preciso do cilindro.
A borda raspadora assegura uma proteção
confiável contra a penetração de poeira e
sujeira enquanto permite o refluxo do filme de
óleo residual. A área de suporte traseiro evita
a inclinação do anel raspador. Para alojamentos
conforme ISO 6195-Tipo A
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 4 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico, simples ação
igual ao perfil Ao1-A, mas sem a área de
suporte traseiro.
Para alojamentos conforme ISO 6195-Tipo A
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 4 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico, simples ação
anel raspador com encaixe por interferência
do diâmetro externo. A borda raspadora
protege contra a penetração de poeira e
sujeira enquanto permite o refluxo do filme de
óleo residual . A área de suporte traseiro evita
a inclinação do anel raspador.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 4 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico, simples ação
anel raspador com encaixe por interferência
do diâmetro externo. A borda raspadora
assegura proteção confiável contra a
penetração de poeira e sujeira enquanto
permite o refluxo do filme de óleo residual.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 4 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico, simples ação
igual ao perfil Ao2-A, mas sem a área de suporte
traseiro; formato especial de alojamento
conforme ISO 6195 – Tipo C.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 4 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico, simples ação
anel raspador com caixa de montagem
para instalação por encaixe por pressão em
alojamentos com abertura axial. A borda
raspadora assegura proteção confiável contra
a penetração de poeira e sujeira; o uso de
carcaças plásticas de montagem evita a corrosão
no encaixe. Para alojamentos conforme
ISO 6195-Tipo B.
Raspador Alojamento
-30ºC … +80ºC 4 m/s ECOPUR ECOTAL/
ECOMID*
AÇO
-20ºC … +80ºC 4 m/s H-ECOPUR
-50ºC … +80ºC 4 m/s T-ECOPUR
-20ºC … +80ºC 4 m/s S-ECOPUR
-30ºC … +80ºC 4 m/s G-ECOPUR
-30ºC … +80ºC 4 m/s ECORUBBER 1
-25ºC … +80ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2 ECOPAEK
-50ºC … +150ºC 4 m/s ECORUBBER 3**





Aplicação Perfil Descrição Temperatura Vel. Máx. Material
pneumático, simples ação
anel raspador com encaixe por interferência
do diâmetro externo, proporcionando um
fechamento tecnicamente preciso no cilindro.
Um formato especial da aba raspadora permite
a retenção do filme de lubrificação inicial.
A área de suporte traseiro evita a inclinação
do raspador. Para alojamentos conforme ISO
6195 Tipo A .
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
pneumático, simples ação
igual ao perfil Ao4-A, mas sem a área de
suporte traseiro.
Para alojamentos conforme ISO 6195-Tipo A.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
pneumático, simples ação
anel raspador com encaixe por interferência
do diâmetro externo. Formato especial da
aba raspadora permite a retenção do filme de
lubrificação inicial. A área de suporte traseiro
evita a inclinação do anel raspador.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
pneumático, simples ação
anel raspador com encaixe por interferência
no diâmetro externo; o formato especial da
aba raspadora permite a retenção do filme de
lubrificação inicial.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
pneumático, simples ação
igual ao perfil Ao5-A, mas sem a área de
suporte traseiro. Formato especial do alojamento
conforme ISO 6195-Tipo C.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
pneumático, simples ação
anel raspador com carcaça de montagem
para instalação por encaixe por pressão em
alojamentos com abertura axial.
O formato especial da aba raspadora permite
a retenção do filme de lubrificação inicial; o
uso de carcaças de montagem de plástico
evita a corrosão no encaixe.
Para alojamentos conforme ISO 6195-Tipo B.
Raspador Alojamento
-30ºC … +110ºC 4 m/s ECOPUR ECOTAL/
ECOMID*
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2 ECOPAEK
-50ºC … +150ºC 4 m/s ECORUBBER 3**





Aplicação Perfil Descrição Temperatura Vel. Máx. Material
hidráulico, simples ação
anel raspador para alojamento em ângulo
(ângulo 30°). Formato usado principalmente
em equipamentos ingleses, com dimensões
tanto em polegadas como métricas.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico / pneumático, simples ação
anel raspador geralmente fixado no alojamento
com flange de fixação, usado principalemente
para substituição em cilindros
hidráulicos e pneumátiucos antigos ou para
aplicações secundárias.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico / pneumático, simples ação
anel raspador geralmente fixado no alojamento
com flange de fixação, usado principalemente
para substituição em cilindros
hidráulicos e pneumátiucos antigos ou para
aplicações secundárias.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico, simples ação
anel raspador com dimensionamento de
acordo com os tipos comuns usados nos
E.U.A. Para alojamentos conforme AN 6231,
ANSI B 93-95.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**

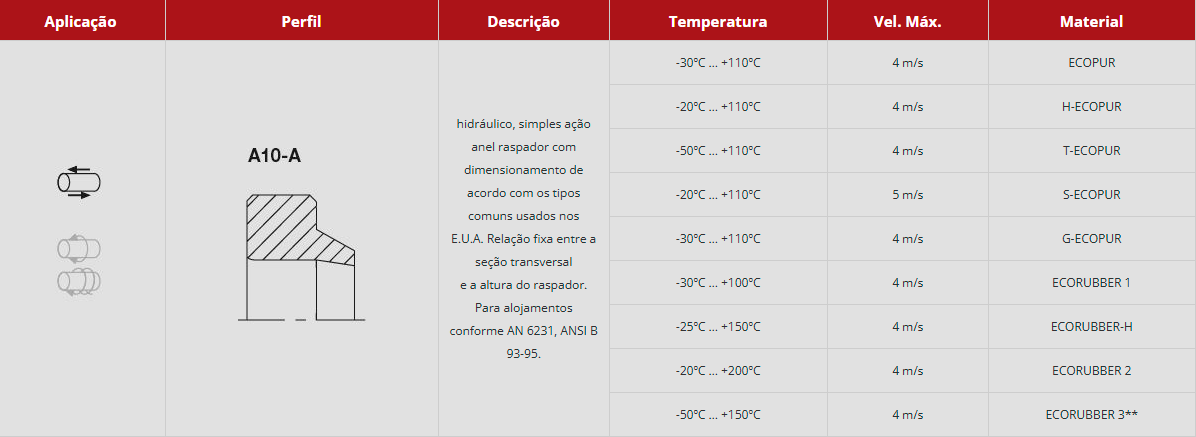

hidráulico, simples ação
anel raspador com dimensionamento de
acordo com os tipos comuns usados nos
E.U.A. Relação fixa entre a seção transversal
e a altura do raspador. Para alojamentos
conforme AN 6231, ANSI B 93-95.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico / pneumático, dupla ação
anel raspador incluindo aba de vedação
adicional. Usado em combinação com anéis
de PTFE (tandem) ativados por anel toroidal
(O’ring) para reduzir o filme residual de óleo;
usado também como solução completa
para aplicações pneumáticas na faixa de
diâmetros pequenos.
Máxima carga de pressão permitida: 16 bar
(230 psi).
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**





Aplicação Perfil Descrição Temperatura Vel. Máx. Material
hidráulico / pneumático, dupla ação
igual ao perfil A11-A, com formato especial
de alojamento conforme ISO 6195 – Tipo C.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
-30ºC … +100ºC 4 m/s ECORUBBER 1
-25ºC … +150ºC 4 m/s ECORUBBER-H
-20ºC … +200ºC 4 m/s ECORUBBER 2
-50ºC … +150ºC 4 m/s ECORUBBER 3**
hidráulico, simples ação
anel rapador com aba secundária; o
fechamento preciso no cilindro proporciona
proteção confiável, mesmo contra contaminação
pesada.
-30ºC … +110ºC 4 m/s ECOPUR
-20ºC … +110ºC 4 m/s H-ECOPUR
-50ºC … +110ºC 4 m/s T-ECOPUR
-20ºC … +110ºC 5 m/s S-ECOPUR
-30ºC … +110ºC 4 m/s G-ECOPUR
hidráulico, dupla ação
Anel com lábio raspador adicional. Utilizado
também como solução completa em
aplicações pneumáticas em diâmetros
pequenos. A vedação tecnicamente perfeita
permite alta confiabilidade, mesmo contra
contaminações.
-30ºC … +110ºC 4 m/s 16 bar (230 psi) ECOPUR
-20ºC … +110ºC 4 m/s 16 bar (230 psi) H-ECOPUR
-50ºC … +110ºC 4 m/s 16 bar (230 psi) T-ECOPUR
-20ºC … +110ºC 5 m/s 16 bar (230 psi) S-ECOPUR
-30ºC … +110ºC 4 m/s 16 bar (230 psi) G-ECOPUR
hidráulico / pneumático, simples ação
anel raspador utilizado principalmente em
conjunto com o anel raspador Ao2 ou
Ao1; a sujeira encardida ou extremamente
pesada (lama, alcatrão, gelo) é raspada ao
mesmo tempo protegendo o raspador de
elastrômero posterior de danos. Os materiais
recomendados possuem boas propriedades
de funcionamento a seco, alta rigidez e
resitência à quebra
-50ºC … +80ºC 1 m/s ECOTAL
-40ºC … +80ºC 1 m/s ECOMID*
-50ºC … +260ºC 1 m/s ECOPAEK
hidráulico / pneumático, simples ação
anel raspador de PTFE com anel toroidais
(O’ring) como elemento de pré-carga. A peça
de PTFE assume a função de limpeza e o
anel toroidal (O’ring) mantém a pressão de
contato equalizada. Boas propriedades de
funcionamento a seco, sem efeito diferencial
de deslizamento (stick-slip), excelente resistência
química e térmica (dependendo do
anel toroidal (O’ring)).
Anel Deslizante Energizador
-30ºC … +100ºC 10 m/s ECOFLON 2 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s ECOFLON 2 FPM (75 Sh. A)
-30ºC … +100ºC 10 m/s ECOFLON 3 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s ECOFLON 3 FPM (75 Sh. A)
-30ºC … +100ºC 10 m/s ECOFLON 4 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s ECOFLON 4 FPM (75 Sh. A)
-30ºC … +110ºC 5 m/s X-ECOPUR NBR (70 Sh. A)
hidráulico / pneumático, dupla ação
anel raspador duplo de PTFE com dois
anéis toroidais (O’ring) como elementos de
pré-carga. A borda raspadora assegura
uma proteção confiável contra a penetração
de sujeira. Aba de vedação adiconal para
redução do filme residual de óleo quando
estiverem juntos anéis de PTFE tipo So9 (em
tandem) ativados por anel toroidal (O’ring);
excelente resistência química e térmica
(dependendo do anel toroidal (O’ring).
Anel Deslizante Energizador
-30ºC … +100ºC 10 m/s ECOFLON 2 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s ECOFLON 2 FPM (75 Sh. A)
-30ºC … +100ºC 10 m/s ECOFLON 3 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s ECOFLON 3 FPM (75 Sh. A)
-30ºC … +100ºC 10 m/s ECOFLON 4 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s ECOFLON 4 FPM (75 Sh. A)
-30ºC … +110ºC 5 m/s X-ECOPUR NBR (70 Sh. A)
hidráulico / pneumático, dupla ação
anel raspador duplo de PTFE com anel toroidal
(O’ring) como elemento de pré-carga. A
borda raspadora assegura proteção confiável
contra a penetração de poeira e sujeira. Aba
de vedação adicional para redução do filme
residual de óleo quando estiverem juntos
anéis de teflon tipo So9 (em tandem) ativados
por anel toroidal (O’ring); excelente resistência
química e térmica (dependendo do anel
toroidal (O’ring)).
Anel Deslizante Energizador
-30ºC … +100ºC 10 m/s ECOFLON 2 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s ECOFLON 2 FPM (75 Sh. A)
-30ºC … +100ºC 10 m/s ECOFLON 3 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s ECOFLON 3 FPM (75 Sh. A)
-30ºC … +100ºC 10 m/s ECOFLON 4 NBR (70 Sh. A)
-20ºC … +200ºC 10 m/s ECOFLON 4 FPM (75 Sh. A)
-30ºC … +110ºC 5 m/s X-ECOPUR NBR (70 Sh. A)
